TechViz XL數字樣機評審模塊

產品概述：

TechViz XL是一個虛擬樣機軟件，可以在任何類型的立體顯示系統上，例如HTC Vive。以1:1的比例即時顯示來自Catia V5、Siemens NX等公司的任何3D CAD模型。 TechViz XL 與200多個工業產業和VR虛擬現實應用兼容。它是一款虛擬現實以及虛擬原型設計通用的3D可視化解決方案。 這款 VR軟件完全支持達索系統Catia V5. TechViz 和達索系統有著CAA開發合作伙伴的資質，讓軟件可以與模型在原生3D應用(CATIA，DELMIA，ENOVIA)里實現實時互動。

TechViz XL 的運作模式類似于虛擬現實系統的驅動程序，它更是一款可以直接顯示您達索系統原生應用中的龐大的3D數據以及3D虛擬原型的工具，同時它具有高幀頻率，以及可兼容任何一款3D環繞立體顯示系統。 在一比一或者更高的比例上做修改，無需數據轉換。使用3D嵌入系統實現完全的沉浸式的體驗，簡單、用戶友好的體驗、并可以十分適合項目審核以及團隊協作。

在虛擬仿真技術應用過程中，需要搭建各種沉浸式顯示系統來可視化呈現產品模型或流程工藝，進行設計、研究、分析、審核、評估或修改，由于過去常用的工業設計軟件缺乏多通道同步功能且效能不佳，必須依靠其他VR軟件來實現，無論是轉換數據的流程，修補丟失的模型，或是學習VR編程技術，這些門檻都加大了導入的難度。虛擬現實系統的利用率和投資回報率成為了當下主要的難題。

產品功能

? 大多數3D應用程序本身不提供多通道展示功能

? 虛擬現實系統只允許少數部門使用

? 完成VR展示需要學習其他軟件和建立專業團隊

? 海量工業模型效能低下，無法實時交互展示

? 應用程序界面與VR模式不能自由切換

? 為了實時渲染展示而進行工業模型的輕量化處理，容易丟失關鍵數據

主要功能

? 自然交互

? 易于使用

? 動態交互

? 廣泛的可能性

TechViz XL附加組件

? 軟件界面變形和邊緣混合

? 軟件合成(每個視頻輸出多個GPU，提高幀率)

? 高分辨率視頻播放器

? 導航選項

? 跟蹤選項

支持的VR系統

? 頭戴顯示器HTC Vive, Oculus Rift，佳能

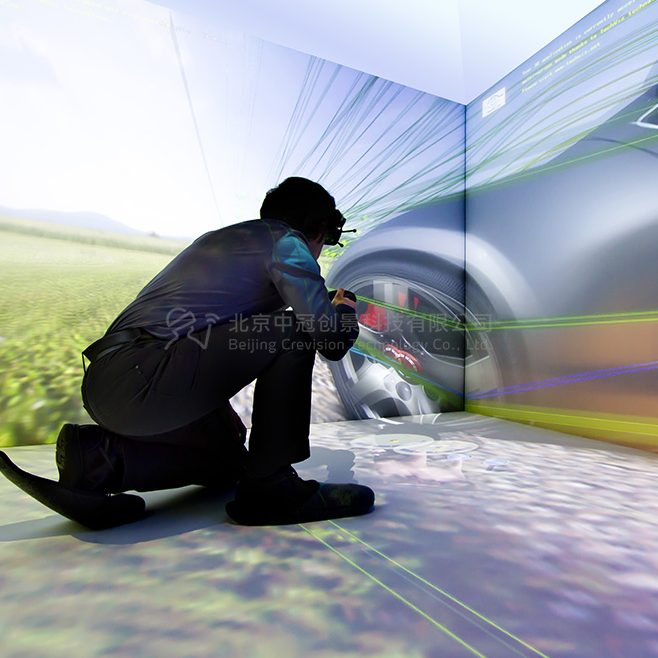

? 身臨其境的大型VR空間系統

? Powerwall

? zSpace, HP Zvr

? 自動立體屏

? Haption IPSI 和 Virtuose 6D力反饋設備

? 跟蹤攝像機

虛擬樣機評審模塊

TechViz數字樣機評審模塊可使用戶通過一組專用工具高效輕松地評審虛擬樣機。這些功能旨在改善虛擬現實環境中的交互以及圍繞虛擬樣機進行的工作。這些功能的界面均十分簡單易懂，方便用戶輕松使用。測量距離、隱藏或顯示特定零件以更好地了解3D模型。在模型上添加虛擬注釋標記，指出在評審過程中發現的具體問題。添加剖面以查看不同的層，利用行走功能進行直觀的導航。

數字樣機評審模塊的工作原理

數字樣機評審是3D可視化軟件TechViz XL的一個功能模塊。TechViz XL軟件可直接顯示來自本地應用程序（達索系統Catia V5、西門子NX、PTC Creo、Navisworks Autodesk、Revit）的大型3D數據或3D虛擬樣機。

TechViz XL及其所有模塊均可在運行Windows 7、8、10或Linux操作系統（同時兼容32和64位系統）的標準工作站上工作。3D應用程序可顯示在任何VR設備上，無需數據轉換

首選使用數字樣機評審模塊

? 測量：測量兩點間距離，測量兩面之間夾角，或測量圓的相關信息。

? 保存視角（書簽）：保存用戶當前視角，以便在其他評審進程中進行加載。該功能的優勢在于可直接在要關注的3D模型位置間切換，不必從一個位置導航到另一個位置。

? 添加剖面：沿著用戶選擇的方向?qū)δＰ瓦M(jìn)行剖切。利用吸附效應沿模型的主軸進行剖切以觀察模型內部結構。在TechViz控制面板中可設置精確的值和位置。

? 快照：將當前視圖以圖片形式保存在主計算機目錄中。這些圖片可用在于報告存檔，或?qū)⒛硞€(gè)特定部分展示給同事或客戶。

? 隱藏/顯示零部件：正如在CAD軟件中，此模塊可以逐一隱藏選定的零件，然后再次進行顯示，或在隱藏零件和顯示零件之間切換。

? 添加標注：在虛擬環境中添加指向選定位置的數字索引，以供將來使用。這些注釋可以保存下來，在隨后的項目中再次進行加載，也可刪除注釋。

? 行走功能允許用戶以虛擬方式參觀建筑物或模型內部。用戶的腳仿佛吸附在虛擬模型中的地面上。用戶可以模擬上下樓梯動作。

應用案例

? 工程會議

? 客戶/VIP方案介紹

? 虛擬CAD評審

? 虛擬參觀

測量任何兩點之間的距離。隱藏和顯示部件，以便更好地了解模型。使用注釋在模型上粘貼虛擬標簽，指出審查期間發現的具體問題。通過 Building Explorer 修剪平面以直觀地檢查和查看不同的層。將展示和用戶動作錄制為動畫、AVI 或 3D 電影。幫助進行產品審查、培訓和文檔編制。

重要特點

? 來自任意三維OpenGL軟件

? 視頻分辨率用戶可設置

? 每秒幀數用戶可設置

? 視頻質量非常好

視頻錄制的優點

? 可錄制全部互動動作

? 錄制語音

? 在沉浸式系統里回放立體聲視頻

? 導出AVI格式視頻

虛擬配置

使用戶能夠移動模型部件、查看碰撞并記錄路徑，以供重載進行進一步研究。項目審查、維護和培訓課程的理想選擇。還可通過 Haption IPSI 和 Virtuose 6D 進行全剛體物理仿真和力反饋。

身體與指尖追蹤

使用全身和手部運動跟蹤系統，在虛擬場景中顯示用戶的手指和身體的 3D 形象。進行準確的伸展分析，增強存在感或驗證人體工程學。

配合協作

在異構立體顯示系統上顯現不同地點的普通 3D 模型。實現不同位置部門之間的團隊合作和實時協作。

TechViz協同選件是遠距離VR協作的理想解決方案

借助TechViz協作選件，不同地點的同事之間可在任何3D應用程序（Catia、NX、Creo、Navisworks）和任何VR設備（CAVE、HTC Vive、視頻顯示墻）上實現3D實時協作。

首選TechViz VR協同選件

? 在世界各地的部門之間實現VR協同

? 在不同設備上實時查看3D模型

? 查看遠程用戶虛擬人體，確定遠程用戶的注意力

? 跨域評審

? 增進公司連接

? 無數據轉換

? 支持多樣化顯示系統

? 實時VR協同

? 完全沉浸式

? 多達50個地點實時協同

工作原理

? TechViz VR協同可與TechViz XL配合使用，該3D可視化軟件可用于直接顯示來自本地應用程序的大型3D數據集或虛擬原型，顯示幀率高，對立體3D顯示器類型無要求。

? TechViz XL及其選件均可在運行Windows 7、8、10或Linux操作系統（同時兼容32和64位系統）的標準工作站上工作。

? 所有專業3D應用程序均可顯示在任何VR設備上，無需進行任何轉換。

主要功能

? 剖面：有助于查看對象內部。

? 注釋：在模型上粘貼虛擬標記，指出在評審過程中發現的具體問題。

? 虛擬裝配：可以模擬復雜的安裝/卸載任務，向遠程團隊解釋制造和維護問題。

共享虛擬工作空間

團隊合作是成功的關鍵，對于部門或子公司遍及世界各地的全球性公司，這是一項重要挑戰。TechViz開發的虛擬現實協同解決方案可創建共享虛擬工作空間，連接協作同一個3D項目的多個地點。不同地點的用戶沉浸在自己的3D系統中即可相互見面，實時查看并處理同一個3D模型。此軟件十分適用于改善同事之間的溝通，無需召開實體會議即可實現決策和驗證流程。TechViz VR協同還可用于實時提供遠程培訓，不受距離影響。借助此功能模塊，將更容易實現公司架構內，尤其是在全球不同地點工作的人員之間的團隊合作。

流暢的虛擬環境有效節省時間

TechViz協同VR解決方案可確保位于多個地點的不同部門之間實現實時數據更新和同步。從各個地點流暢地進行導航和交互：人員可以在不影響其他地點連接的情況下，加入或退出會議。

實時3D領域中的此項創新有哪些益處？虛擬現實環境中的這一技術演變可使協作同一3D項目的人員之間增強溝通，從而節省時間：可視媒介可用于高效輕松地交流想法。

應用領域

? 技術評審：研發 – 生產地點

? 驗證流程：管理 – 工程部門（跨域評審）

? 結果演示：研究人員

? 維護操作：概念設計 – 操作員

? 培訓
