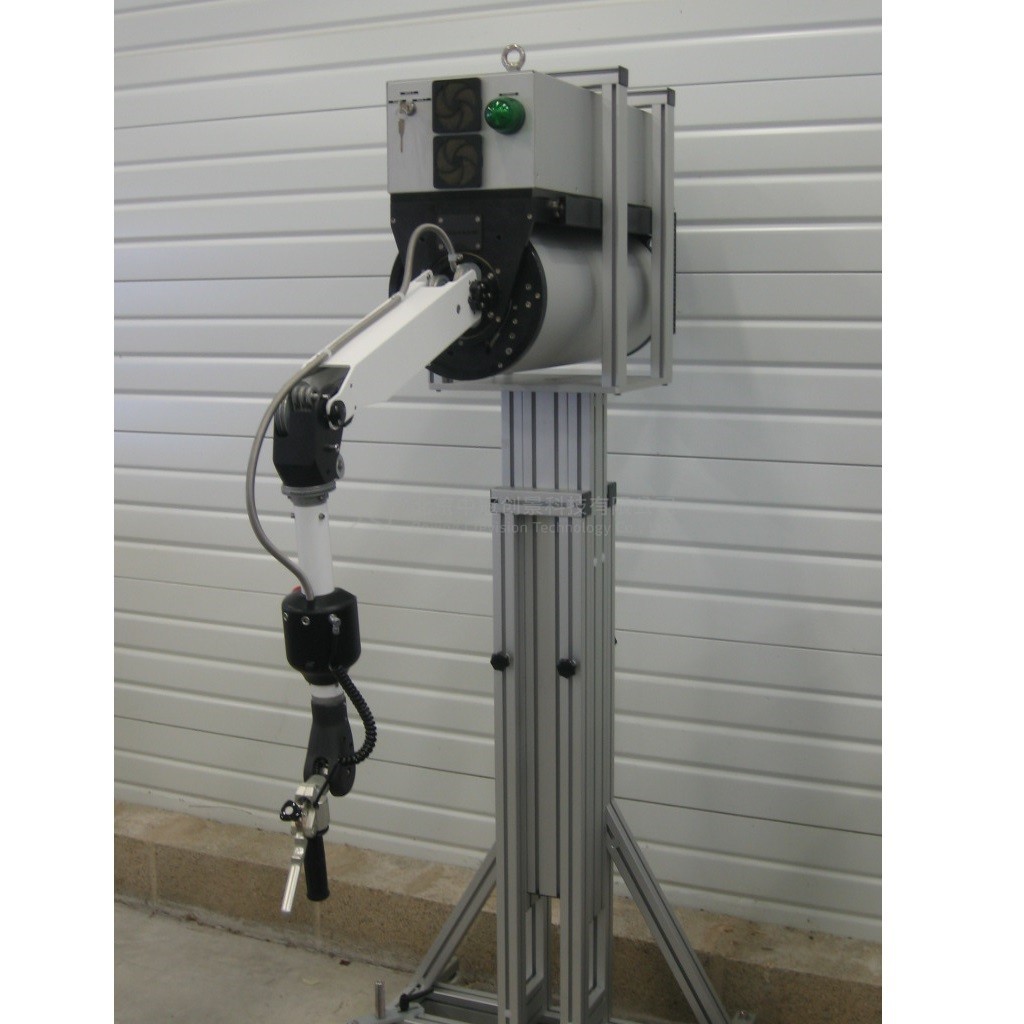

Haption MAT 6D 力反饋設備

產品概述：

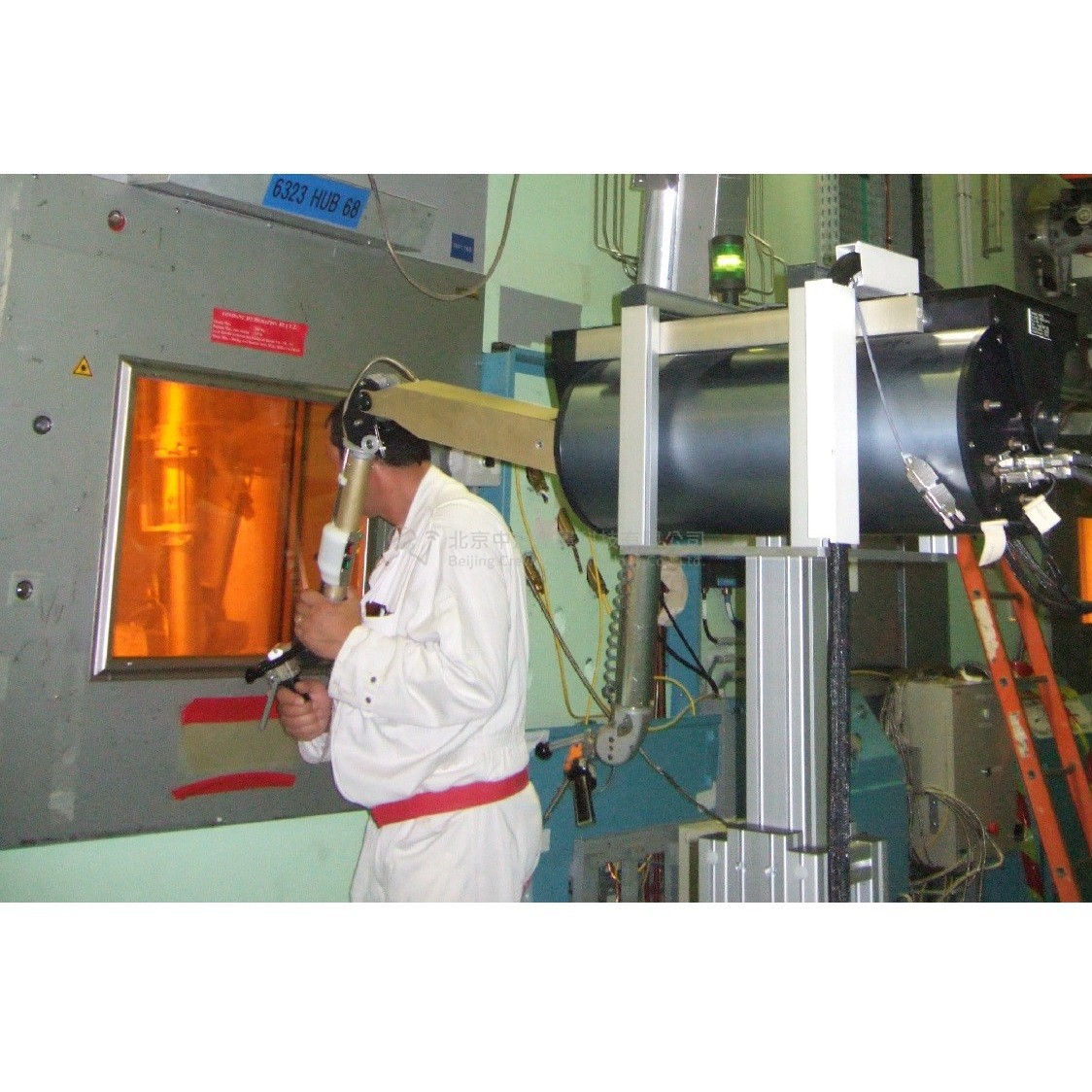

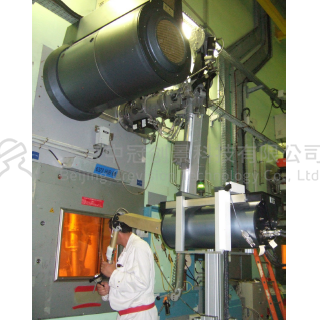

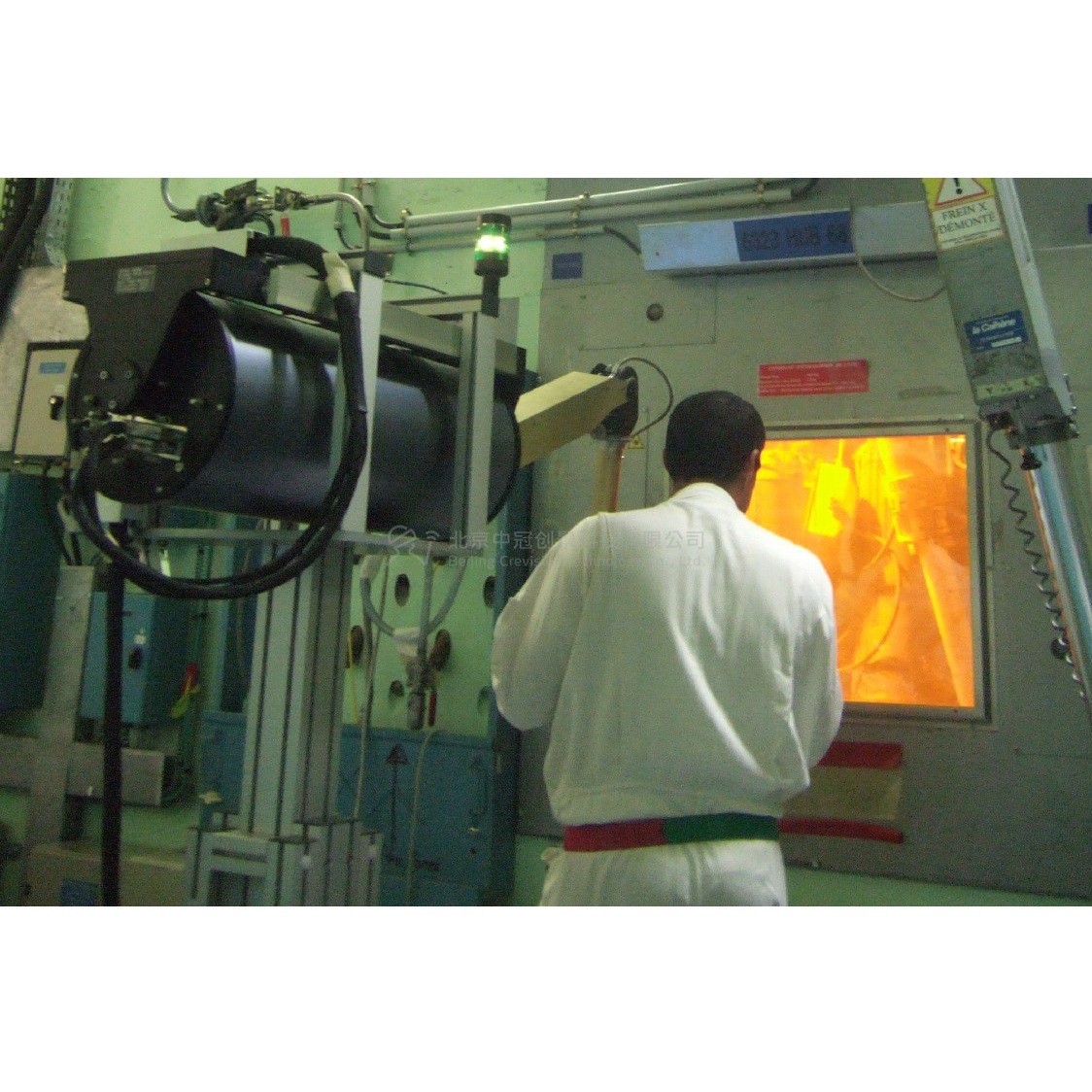

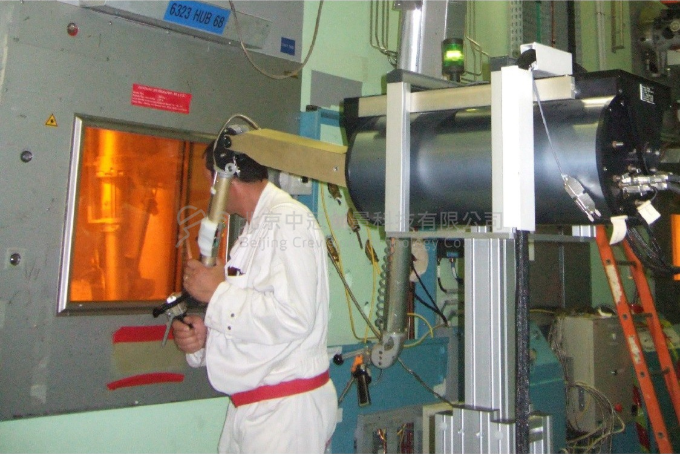

MAT 6D為新一代的力反饋遙操作主臂其簡單的串行架構與遠程驅動提供了輕質、修長的設計，特別適合經驗豐富的操作人員的習慣。MAT 6D （Telerobotics主臂）為一款6自由度觸覺裝置或“主臂”，配備一個力反饋手柄。專為在惡劣環境下的機械臂遠程操作而設計。借助其嵌入式直角力控制和奇點的存在，該設備能夠用于特種從動臂運動學當中。操作者憑借力反饋技術可準確控制遠程操縱器施加的力，從而降低了工具損壞和環境破壞的風險。Mat 6D可極其輕松地集成在一個虛擬現實環境中，便于進行操作者訓練和任務規劃。

技術特點

● 所有6自由度上的力反饋（ 3個平移和3個旋轉）

● 力反饋手柄

● 操作工作空間對應于一個人體手臂的動作

● 構成臂的分段長度：450毫米

● 極大力度為35N（確保 40厘米大小的一個立方體）

● 極大旋轉扭矩為3Nm（確保 40厘米大小的一個立方體）

● 標準的遠程操作手柄裝有程控開關

● 高度可靠的動力傳輸系統（滾珠螺桿）

● 機械支持高度可調（可選液壓助力）

● 重量僅34公斤，可不使用特定設備實現運輸

● 主操作系統提供開發工具包（API）

● 證明與目前市場上的主流應用軟件的兼容性，使用專用插件：VortexTM、HavokTM、ODE、 VirtoolsTM、CatiaTM V5、OpenMask等。

● 兼容遠程操作軟件TAO2000 TM V2

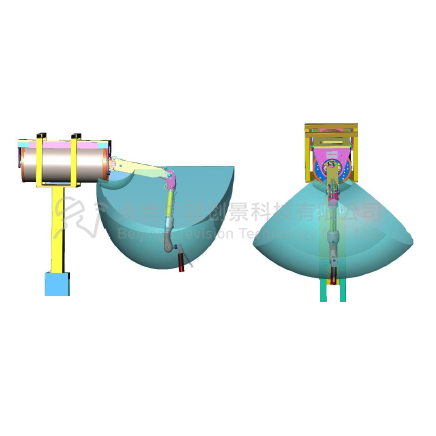

MAT 6D由兩個主要的鉸接段組成，固定在一個旋轉底座上。第二段末端與一個鉸接腕相連，可繞三個交叉軸轉動。由此，觸覺接口是一個6自由度的移動設備，在所有方向上提供力反饋。MAT 6D具有足夠大的工作區，以包含一個40厘米大小的立方體。平移位置分辨率為0.02毫米，旋轉弧度為1e- 4。

產品規格

傳輸線的連續力：30 N

旋轉連續扭矩：4 N.m

重量平衡：靜態部分（機械，彈簧）

按鈕數目：6 個（1個離合器， 5個特定應用）

工具變換器：不提供

應用范圍

適用于虛擬現實、項目審查、人機工程學分析、功能測試、裝配/拆卸、工作環境仿真、操作人員培訓、醫療培訓、遠程外科手術等諸多領域

技術特征

● 所有6自由度上的力反饋（ 3個平移和3個旋轉）

● 力反饋手柄

● 操作工作空間對應于一個人體手臂的動作

● 構成臂的分段長度：450毫米

● 極大力度為35N（確保 40厘米大小的一個立方體）

● 極大旋轉扭矩為3Nm（確保 40厘米大小的一個立方體）

● 標準的遠程操作手柄裝有程控開關

● 高度可靠的動力傳輸系統（滾珠螺桿）

● 機械支持高度可調（可選液壓助力）

● 重量僅34公斤，可不使用特定設備實現運輸

● 主操作系統提供開發工具包（API）

● 證明與目前市場上的主流應用軟件的兼容性，使用專用插件：VortexTM、HavokTM、ODE、 VirtoolsTM、CatiaTM V5、OpenMask

● 兼容遠程操作軟件TAO2000 TM V2
